Jak sprawdzić, czy element montażowy pasuje do konstrukcji PV i pokrycia dachu

Niezgodność pojedynczego detalu z profilem lub pokryciem dachu ujawnia się najczęściej dopiero na etapie składania całej konstrukcji. Taka sytuacja potrafi wstrzymać postęp prac instalacyjnych na placu budowy. Praktyka pokazuje, że niepasujące do grubości ramy klemy lub zbyt duże śruby wymuszają nieplanowane przestoje i generują potrzebę pilnych domówień towaru.

Parametry techniczne elementów montażowych

Przed rozpoczęciem prac należy zestawić grubość ramy panelu z wymiarami klem, rozstawem otworów w profilach oraz specyfiką pokrycia. Klemy muszą ściśle odpowiadać grubości modułu, która zazwyczaj wynosi od 30 do 40 milimetrów. Ich odpowiedni kształt zapewnia równomierny docisk i chroni szklane oraz aluminiowe ramki przed uszkodzeniem. Profile nośne wymagają łączników o identycznym przekroju, ponieważ eliminuje to ryzyko niebezpiecznych luzów konstrukcyjnych. Śruby i kotwy zawsze dobiera się pod kątem nośności i typu dachu. Haki przeznaczone do dachówki ceramicznej mają inną długość i mechanizm mocowania niż standardowe adaptery do blachy trapezowej.

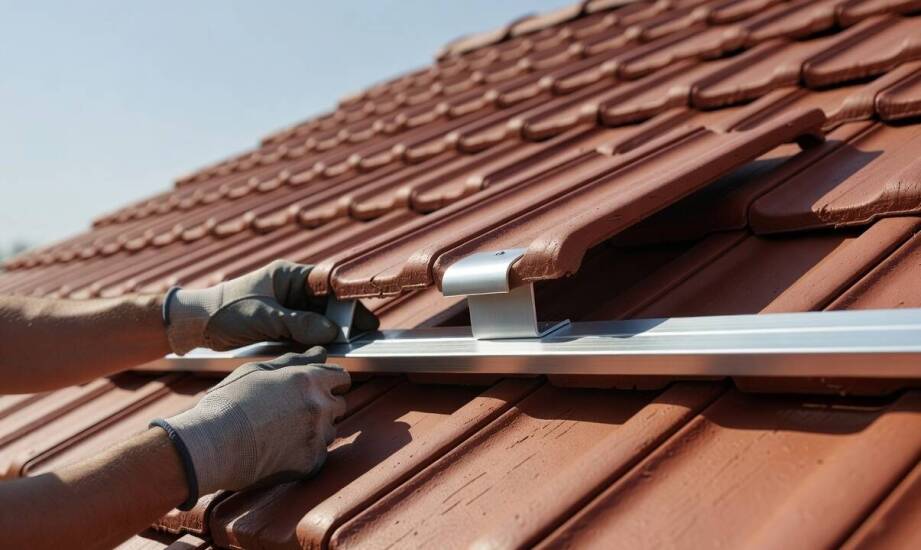

Trwałe elementy montażowe do fotowoltaiki dzielą się na kilka wyspecjalizowanych grup o konkretnym przeznaczeniu. Klemy środkowe i końcowe odpowiadają za stabilne przytwierdzenie ramy panelu do szyny głównej. Haki dachowe przenoszą obciążenia z profili na krokwie, a ich precyzyjne wygięcie pozwala na wyprowadzenie mocowania spod dachówki bez obciążania samej ceramiki. Z kolei adaptery montażowe służą do tworzenia bezpiecznych punktów styku na dachach z blachy trapezowej i rąbka stojącego. Łączniki profili umożliwiają przedłużanie szyn nośnych przy zachowaniu pełnej sztywności liniowej całego rzędu modułów.

Wpływ materiału i geometrii na zachowanie instalacji

Surowiec użyty do produkcji bezpośrednio determinuje odporność komponentów na postępującą korozję oraz silne obciążenia dynamiczne. Zastosowanie powłoki ze stali Magnelis zapewnia wysoką ochronę antykorozyjną w wymagającym środowisku klasy C4 i C5, przewyższając właściwości standardowego ocynku. Geometria połączeń, w tym rozstaw klem i kąt nachylenia trójkątów, decyduje o prawidłowym rozkładzie sił ssących wiatru i naporu śniegu. Zbyt krótki hak na dachu skośnym prowadzi do punktowego przeciążenia krokwi i rozszczelnienia poszycia. Z kolei na dachu płaskim wadliwie dobrany trójkąt zmienia docelowy kąt nachylenia, co potęguje ryzyko zacieniania kolejnych rzędów i przesuwania się obciążenia balastowego.

Spójność specyfikacji technicznej z projektem wykonawczym stanowi fundament bezpiecznego funkcjonowania elektrowni słonecznej. Brak odpowiedniej dokumentacji stwarza poważniejsze zagrożenie dla stabilności niż fizyczne braki pojedynczych akcesoriów. Wymagane deklaracje właściwości użytkowych, rygorystyczne obliczenia statyczne oraz karty katalogowe muszą precyzyjnie określać maksymalne obciążenia graniczne. Instalator opiera się na tych danych podczas weryfikacji nośności konstrukcji, dlatego każdy element złączny wymaga certyfikacji potwierdzającej jego wytrzymałość w konkretnym środowisku pracy.

Niedoświadczeni wykonawcy często popełniają błędy zakupowe polegające na łączeniu komponentów pochodzących z zupełnie odrębnych systemów nośnych. Powszechną praktyką jest też pomijanie istotnych detali pośrednich, takich jak dedykowane adaptery i podkładki uszczelniające EPDM. Założenie, że uniwersalny rozmiar klemy sprawdzi się w każdym układzie dachowym i gruntowym, prowadzi do tworzenia niestabilnych połączeń. Wymuszone złączenie metali o odmiennym potencjale skutkuje korozją galwaniczną i trwałym uszkodzeniem poszycia.

Firma W&H jako polski producent zaopatruje rynek instalatorski w kompletne, modułowe systemy nośne. Wytwarzane w Turzy Śląskiej konstrukcje na dachy skośne i płaskie powstają ze stali Magnelis, gwarantując pełną zgodność materiałową wszystkich detali. Asortyment obejmuje również carporty fotowoltaiczne oraz układy gruntowe oparte na precyzyjnych wyliczeniach statycznych, dedykowane dla profesjonalnych wykonawców.

Bezpieczne funkcjonowanie elektrowni słonecznej opiera się na technicznej i wymiarowej jednorodności całego układu nośnego. Weryfikacja poszczególnych komponentów udowadnia, że odpowiedni dobór profili, haków i łączników warunkuje szczelność pokrycia oraz sztywność modułów. Trwałość instalacji wymaga ścisłego trzymania się wytycznych inżynieryjnych i stosowania certyfikowanych elementów złącznych.
